Re: Grue à montage par éléments

le Dim 24 Avr - 7:55
Bonjour, voici des photos qui m'ont été confiées par Frédéric, un grutier de Marseille. Ce sont les grues de l'IFTIM.



avatar
mick
Messages : 64
Date d'inscription : 05/02/2010
Age : 33
Localisation : saint etienne

Re: Grue à montage par éléments

le Dim 24 Avr - 8:53
Bonjour , quelques photos du centre de formation Potain de La Clayette







Et une des grues de l usine .
avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Re: Grue à montage par éléments

le Sam 11 Juin - 16:01
avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Grue Saez

le Sam 11 Juin - 20:29














avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Potain

le Sam 11 Juin - 21:32
Je ne connais pas le non de ce modèle !
Je l'appel la grue Potain à patte d'eph ! elephant



















avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Dim 12 Juin - 9:55
salut william, salut tout le monde,

je pense que cette grue est une city crane E10/14 C. Ce type de machine est très économique: location, transport, montage, elle est quand même réservée à la construction de petits ouvrage vu ses capacités de levage: 4,00t en charge maxi et 1,2t en pointe de flèche à 45m Elle est montée ici en flèche courte (25m) ce qui explique le nombre de plaques de dérive fixées en bout de flèche. L’accès à la cabine se fait par une trappe ronde sur le toit, et on descend par une petite échelle à l'intérieur de la cabine. Le mât "patte d'éléphant" comme tu l'appelle, est un mât conique, appelé aussi dans le langage "mât bouteille " qui permet d'élargir la base de la grue. Elle est une grue assez simple d'utilisation car c'est une grue nerveuse mais cependant un peu trop souple au niveau de la charpente (effets de yoyo avec une charge). Elle à un treuil de levage PC (pose control) 3 vitesses et comme la majorité de ses treuils, il manque une vitesse entre la micro vitesse et la petite vitesse (4cm/s pour la 1ere à 37 cm/s pour la 2eme).
Voilà ce qu'on pourrait dire de cette grue, si quelqu'un veut compléter....
jeffbee
Messages : 150
Date d'inscription : 13/02/2011

Re: Grue à montage par éléments

le Lun 13 Juin - 20:07
Bonjour à tous,

Je pense aussi que c'est une Potain E10/14 C, ou éventuellement le modèle E1/13 B mais il en reste bien moins que des E10/14 C. Au sujet de la charge en bout de flèche maxi pour la E10/14C, les infos de Potain annoncent 1,3 t DM (100 kg de gagnés sur votre estimation, admin Smile et 1,4t SM.

A vue d'œil, à part la cabine Vision, le modèle qui lui a succédé dans la gamme MC - la 85 - ne présente guère de différences, si ce n'est 50 mètres de flèche maxi contre 45.
avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Mar 14 Juin - 12:25
salut jeffbee, salut à tous et...à toutes
J'apporte une petite précision sur ce que vient de dire jeffbee. La capacité de levage en bout de flèche d'une grue dépend de l'équipement qu'elle possède. Ici dans l'exemple de la E10/14C, on voit que sur la photo elle est équipée du double mouflage on peut donc dire que les capacités de levage en bout de flèche sont de 1,2t. Pourquoi?
Explications:
1) équipée en simple mouflage (2 brins): 1,4t
2)équipée du double mouflage (4 brins), et travaillant en simple (2 brins) : 1,3t.
3) travaillant en double mouflage: 1,2t.

La perte de capacité de levage est due aux poids de l'équipement qui sert au mouflage.

Les constructeur ont toujours essayés de trouver un moyen pour justement éviter de perdre de la puissance, c'est pour cela qu'on voit des grues avec double chariot, de nombreuses pièces en métal sont remplacées par du plastique (poulies, galets de chariot, etc...)

admin
manou
Invité

E 10/14C

le Lun 4 Juil - 20:12
bonsoir

je pense aussi a une E10/14C mais l orientation est a perf et c est la premiere que je vois comme ca

la potain E1/13B a une contre fleche incline legerement vers le haut et il me semble qu elle etait a element a boulons comme celle qu elle a remplace la 429 GCV
futur gr
Invité

gme

le Mar 5 Juil - 7:46
bonjour a tous
moi je dirais une 71 ec de chez liebherr car j'en n'est vue le montage la semaine derniere mais maleureusement je n'est pas pris la plaque de levage ou bien alors c'est une grues presque identique a vous de juger;

voila au plaisir futur grutier lol!
futur gr
Invité

gme

le Mar 5 Juil - 7:48
ah sa n'a pas l'air d'aparaitre ses photos Sleep Sleep Sleep
avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Jeu 28 Juil - 9:13
le grue sur le parc matériel chez CARI à Rognac dans les Bouches du Rhône (google map)




jeffbee
Messages : 150
Date d'inscription : 13/02/2011

Re: Grue à montage par éléments

le Jeu 28 Juil - 10:44
Pratique, GoogleMaps, hein, Admin ? Very Happy C'est une Potain, ça c'est sûr, mais quel modèle ? Elle fait partie de la première série des Topkit. Je dirais que c'est une F2 23...
avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Jeu 28 Juil - 12:41
En effet c'est pratique, surtout quand on sait où elles se trouvent!

Je pencherai plus pour une F3/29, mais ça reste à vérifier...
jeffbee
Messages : 150
Date d'inscription : 13/02/2011

Re: Grue à montage par éléments

le Jeu 28 Juil - 14:02
Oui, j'avais aussi pensé à la F3/29, mais la tour me semblait un peu mince... Je vais chercher dans mes docs, tant ces Topkit se ressemblaient. Je trouve d'ailleurs qu'elles étaient très belles.
avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Jeu 28 Juil - 18:25
bonsoir,
cette grue est montée sur un chantier pas loin de chez moi, étant trop loin, je n'ai pas pu voir sa plaque. Je me demande bien quel est sa marque et le modèle.


après avoir zoomé...



il y aussi cette terex
apail
Messages : 14
Date d'inscription : 08/12/2009

Re: Grue à montage par éléments

le Dim 7 Aoû - 20:38
pour la grue du depot de cari, il s' agit bien d' une F2/23
yann59
Messages : 3
Date d'inscription : 31/08/2011

Re: Grue à montage par éléments

le Mer 31 Aoû - 15:39
Ma premiére photo sur ce forum . Une potain que j'ai pris en photo à l'aeroport de Paris Roissy Charles de Gaulle.

avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Dim 4 Sep - 17:01
Très belle photo. Merci et bravo pour tes talents de photographe.

A bientôt

Admin
avatar
mick
Messages : 64
Date d'inscription : 05/02/2010
Age : 33
Localisation : saint etienne

Re: Grue à montage par éléments

le Lun 12 Sep - 19:12
slt a tous voici deux grues montées récemment a Saint Etienne pour l amenagement du stade Geoffroy Guichard .








voila a +
avatar
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 57
Localisation : BAS RHIN

Re: Grue à montage par éléments

le Lun 19 Sep - 16:48
avatar
Cédric M.
Messages : 712
Date d'inscription : 12/12/2010
Age : 34
Localisation : Roquebrune-sur-Argens

Re: Grue à montage par éléments

le Ven 13 Jan - 18:04
Non, la 71 EC a sa cabine à droite de la flèche.
avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Re: Grue à montage par éléments

le Mar 28 Fév - 20:58
Hey,bonsoir tout le monde ! What a Face

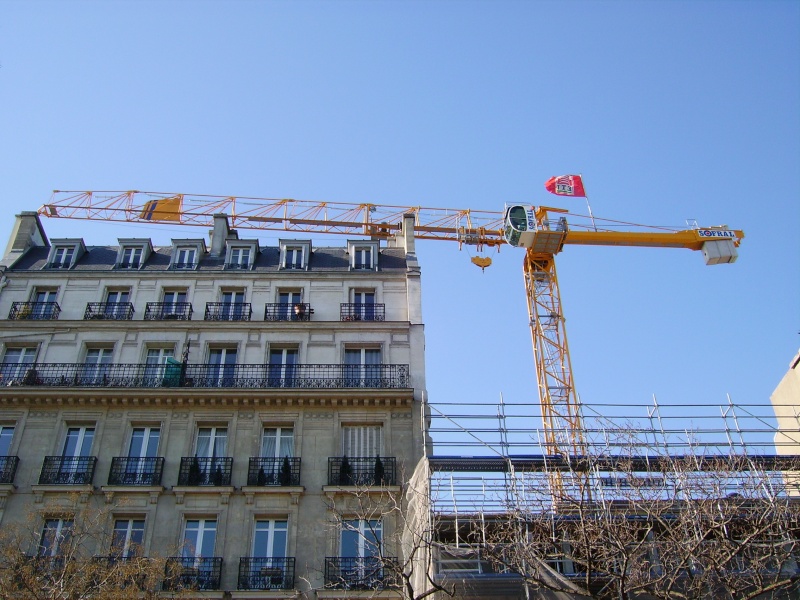

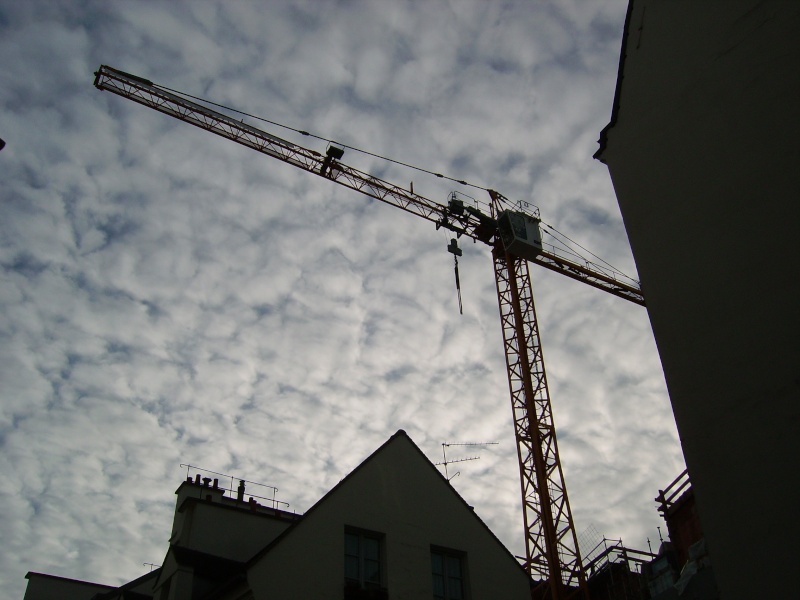

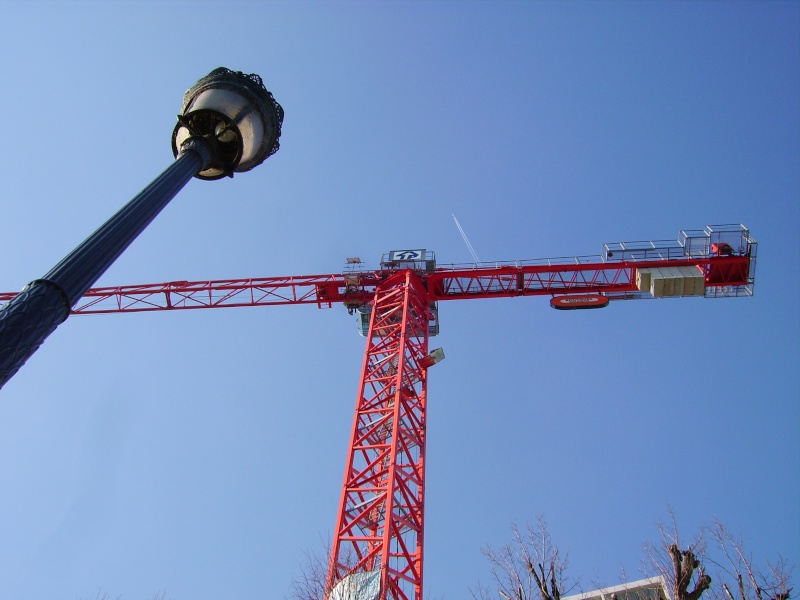

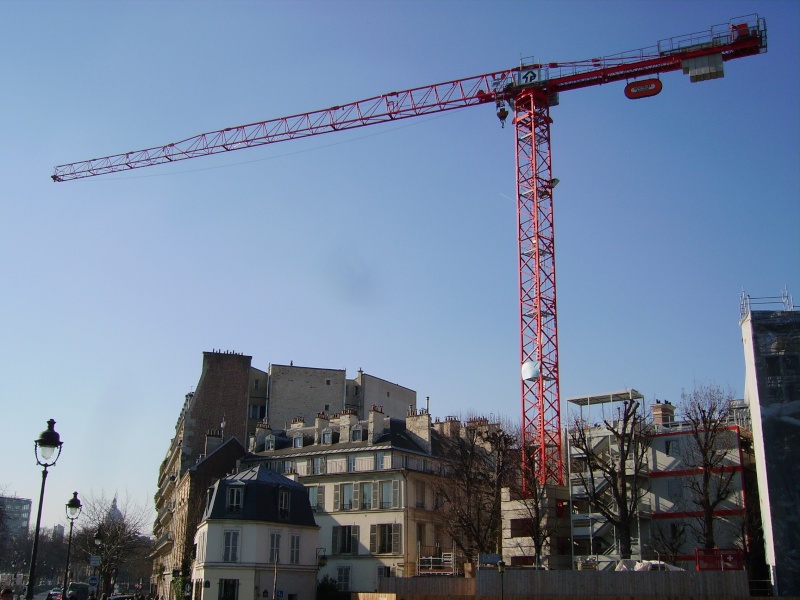

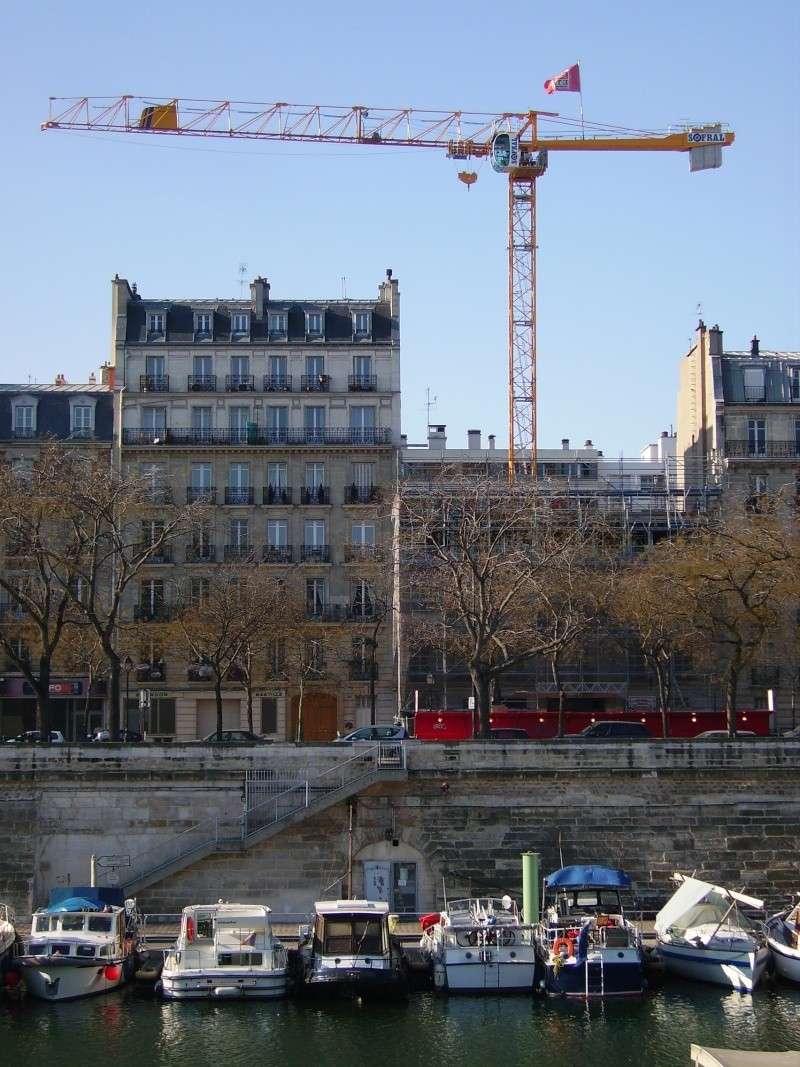

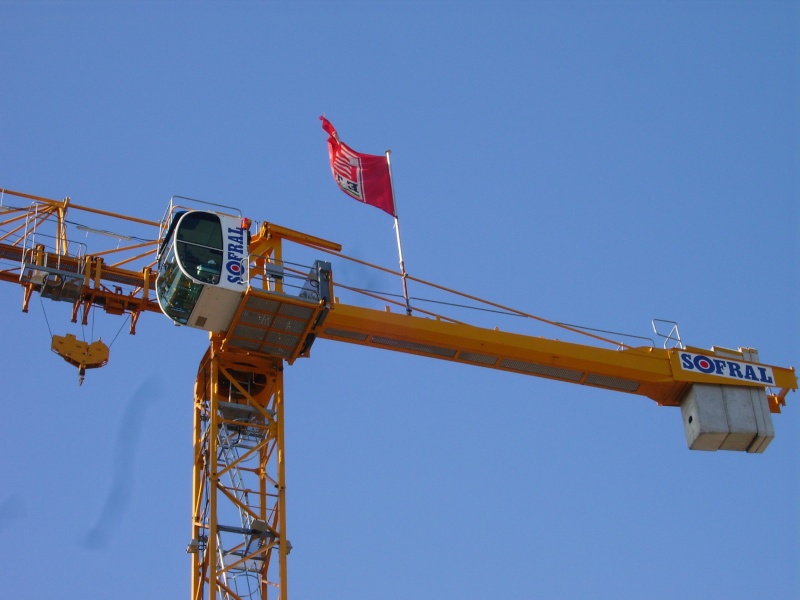

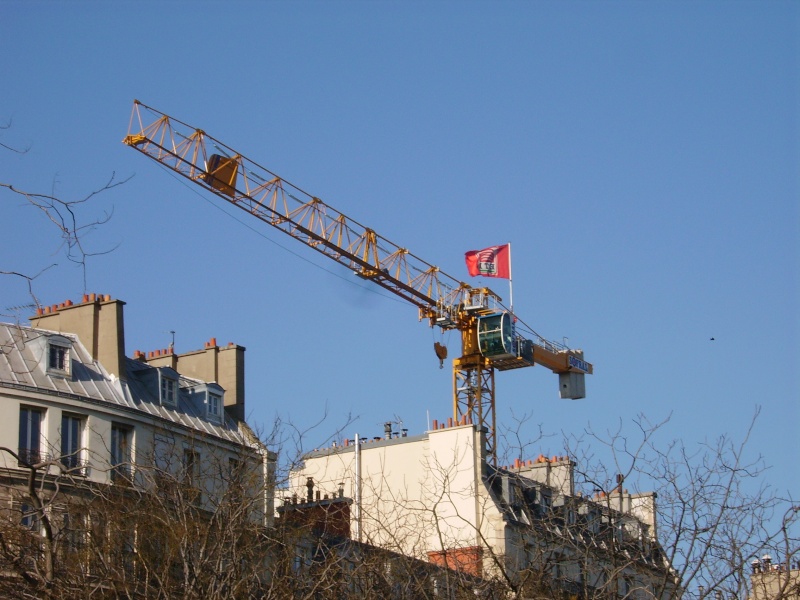

Voici des photos de grues prises à l'occasion de mon " pèlerinage annuel " à Paris.










avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Re: Grue à montage par éléments

le Mar 28 Fév - 21:07








avatar
William
Messages : 132
Date d'inscription : 10/04/2011
Age : 41
Localisation : Les Côtes-de-Corps 38970

Re: Grue à montage par éléments

le Mar 28 Fév - 21:14
