fixation de l'ensemble d'orientation d'une richier GT 1197
Mer 11 Sep - 13:33
Bonjour à tous,
il y a une dizaine d'année j'ai conçu une grue de manutention et de levage pour les bateaux (jusqu’à 2T5).
Pour la rotation de cet ensemble , j'ai acheté une tourelle de RICHIER GT1197, qui est fixée au sol par huit crosse d'ancrage
noyées dans un massif de béton de 10 M3.
Il se trouve que je dois déplacer cette grue d'une 20aine de metres et pour cela je dois réaliser un autre massif en béton, mais
comme je n'ai pas conservé le gabarit qui m'a servi à positionner mes crosses, je viens vers vous pour savoir si l'un d'entre vous
aurait un document indiquant les côtes des trous de fixation de cette tourelle.
Sur cette vidéo, vous pouvez voir fonctionner cette grue de mise à l'eau , malheureusement la tourelle ne se voit qu' 3minutes 43 s
du début et c'est très court. l'image dans le lien suivant sera peut etre plus explicite .http://www.panoramio.com/photo/8092017
Merci à vous qui prenez le temps de me lire et si en plus vous avez la réponse à ma question, je me prosterne d'avance .
il y a une dizaine d'année j'ai conçu une grue de manutention et de levage pour les bateaux (jusqu’à 2T5).
Pour la rotation de cet ensemble , j'ai acheté une tourelle de RICHIER GT1197, qui est fixée au sol par huit crosse d'ancrage
noyées dans un massif de béton de 10 M3.
Il se trouve que je dois déplacer cette grue d'une 20aine de metres et pour cela je dois réaliser un autre massif en béton, mais
comme je n'ai pas conservé le gabarit qui m'a servi à positionner mes crosses, je viens vers vous pour savoir si l'un d'entre vous
aurait un document indiquant les côtes des trous de fixation de cette tourelle.
Sur cette vidéo, vous pouvez voir fonctionner cette grue de mise à l'eau , malheureusement la tourelle ne se voit qu' 3minutes 43 s
du début et c'est très court. l'image dans le lien suivant sera peut etre plus explicite .http://www.panoramio.com/photo/8092017
Merci à vous qui prenez le temps de me lire et si en plus vous avez la réponse à ma question, je me prosterne d'avance .
- manou22
- Messages : 330
Date d'inscription : 28/02/2011
richier
Jeu 12 Sep - 18:25
bonsoir
au pire tu achetes un element de mat que tu noies dans le beton
on faisait ca il y a 30 ans
sinon viens chez moi prendre les cotes
manouservice21@orange.fr
slts
au pire tu achetes un element de mat que tu noies dans le beton
on faisait ca il y a 30 ans
sinon viens chez moi prendre les cotes
manouservice21@orange.fr
slts
- icare34200
- Messages : 9
Date d'inscription : 11/09/2013
fixation de l'ensemble d'orientation d'une richier GT 1197
Sam 21 Sep - 6:41
Un grand merci à Manou qui a su prendre sur son temps pour me fournir les côtes dont j'avais besoin
https://servimg.com/view/18534388/1
https://servimg.com/view/18534388/1
- icare34200
- Messages : 9
Date d'inscription : 11/09/2013
Re: fixation de l'ensemble d'orientation d'une richier GT 1197
Sam 19 Oct - 16:13
Création du gabarit en contreplaqué 18mm
Mise en place des 8 crosses d'encrage diamètre 30mm
Mise en place du gabarit, avec un chariot élévateur, étant donné le poids important de l'ensemble
Le tout coulé dans du béton prise mer dans le coffrage formé par les poutres béton
Après vibrage du béton avec une aiguille et talochage

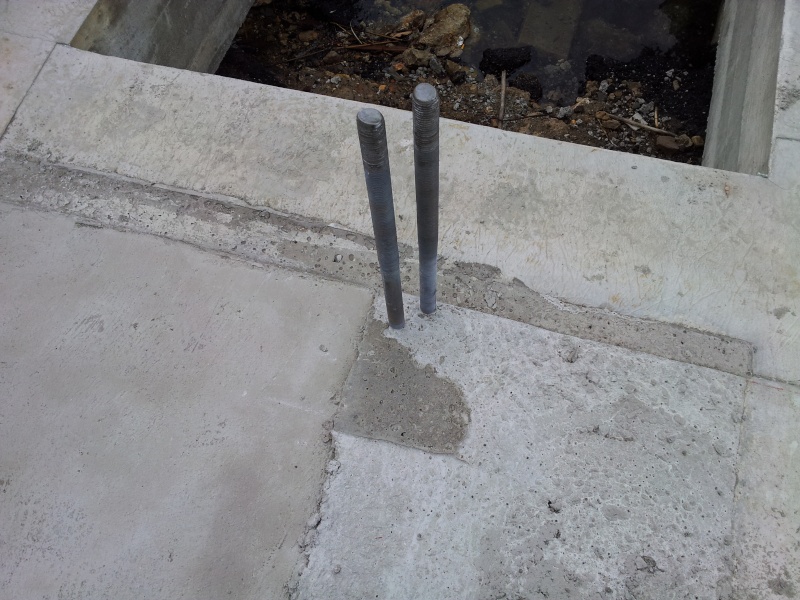

Dépose du gabarit le sur lendemain
Il ne reste plus qu'a espérer n'avoir pas fait d'erreur lors de la mise en place de la grue en janvier prochain
- Michel 26
- Messages : 129
Date d'inscription : 18/10/2012
Localisation : Drôme Ardèche
Re: fixation de l'ensemble d'orientation d'une richier GT 1197
Dim 20 Oct - 22:19
Joli travail !
Lorsque tu avais publié la photo de cotation fournie par Manou, j'avais rapidement fait un contrôle sur Autocad et ça collait pour les entraxes, j'en avais même déduit que les tiges d'ancrage pourraient avoir un diamètre M 30.
si ces tiges d'ancrage ont été réalisées par un professionnel, si elles ont été coulées avec le ferraillage adéquate, béton bien dosé et suffisamment vibré, ça ne devrait pas poser de problème.
Mais attention ! dans le béton, les fers à béton peuvent glisser, les crosses, se dérouler sous l'effet de tractions importantes. Parfois, on remplace les crosses par des montages droits boulonnés pour palier à cet effet de glissement.
Lorsque tu avais publié la photo de cotation fournie par Manou, j'avais rapidement fait un contrôle sur Autocad et ça collait pour les entraxes, j'en avais même déduit que les tiges d'ancrage pourraient avoir un diamètre M 30.
si ces tiges d'ancrage ont été réalisées par un professionnel, si elles ont été coulées avec le ferraillage adéquate, béton bien dosé et suffisamment vibré, ça ne devrait pas poser de problème.
Mais attention ! dans le béton, les fers à béton peuvent glisser, les crosses, se dérouler sous l'effet de tractions importantes. Parfois, on remplace les crosses par des montages droits boulonnés pour palier à cet effet de glissement.
- icare34200
- Messages : 9
Date d'inscription : 11/09/2013
Re: fixation de l'ensemble d'orientation d'une richier GT 1197
Lun 21 Oct - 7:12
Bonjour Michel, effectivement les crosses ont été réalisées par une sté spécialisée, pour ce qui est des risques de déroulement de la crosse en cas de gros effort, je ne pense pas que l'on en arrive là car au delà du poids de la grue, les effort sont repris par une "roulette" sur rail courbe.
je m'explique, à vide la roulette se trouve a quelques millimètres du rail et si l'on place un bateau, avec les déformations élastiques, la roulette touche le rail et la charge (maxi 2T5) et reprise par la roulette (qui peut supporter 15 t)
je m'explique, à vide la roulette se trouve a quelques millimètres du rail et si l'on place un bateau, avec les déformations élastiques, la roulette touche le rail et la charge (maxi 2T5) et reprise par la roulette (qui peut supporter 15 t)
- icare34200
- Messages : 9
Date d'inscription : 11/09/2013
Re: fixation de l'ensemble d'orientation d'une richier GT 1197
Lun 13 Jan - 16:24
Bonjour à tous
Puisque nous sommes encore en janvier, je vous présente mes meilleurs voeux de santé et prospérité.
Et bien voilà , aujourd'hui ma grue de mise à l'eau a trouvé sa place définitive, tout s'est très bien passé et grâce a Manou22 les entraxes des crosses de fixation étaient nickels.
Puisque nous sommes encore en janvier, je vous présente mes meilleurs voeux de santé et prospérité.
Et bien voilà , aujourd'hui ma grue de mise à l'eau a trouvé sa place définitive, tout s'est très bien passé et grâce a Manou22 les entraxes des crosses de fixation étaient nickels.
