GME à flèche rétractable Empty GME à flèche rétractable

le Mar 2 Nov - 10:19
Salut à tous,

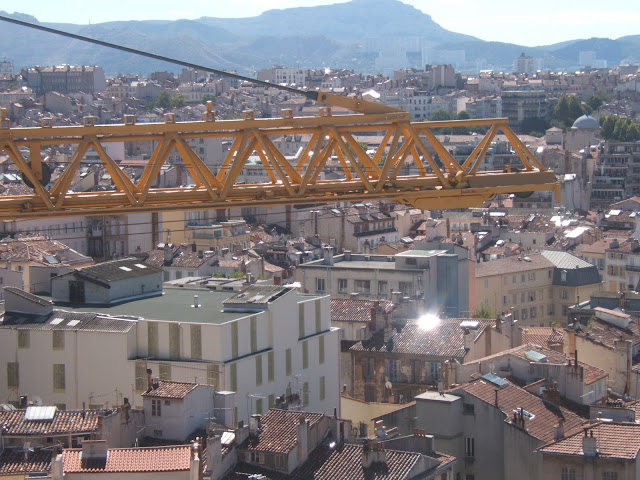

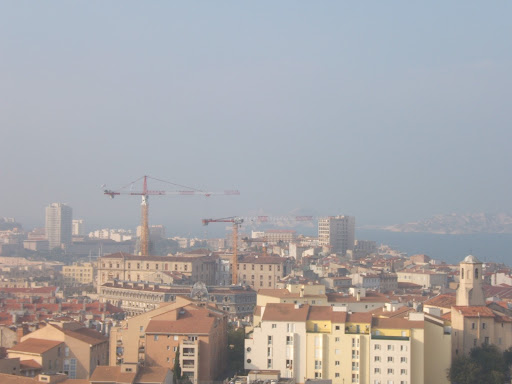

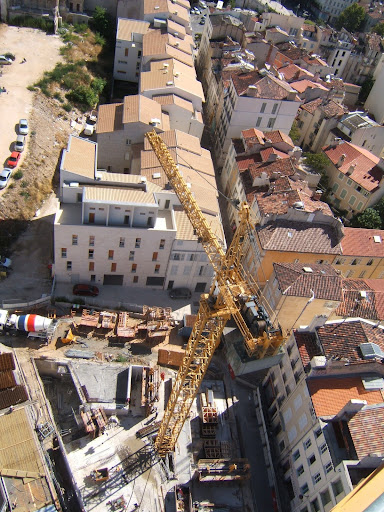

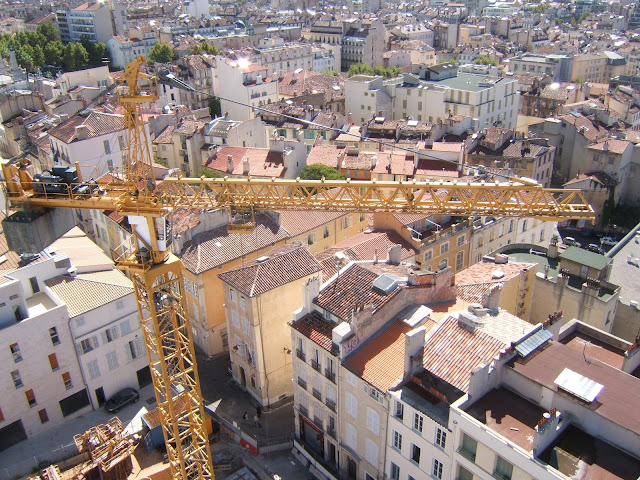

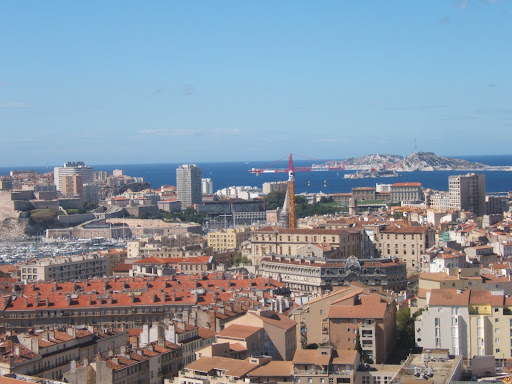

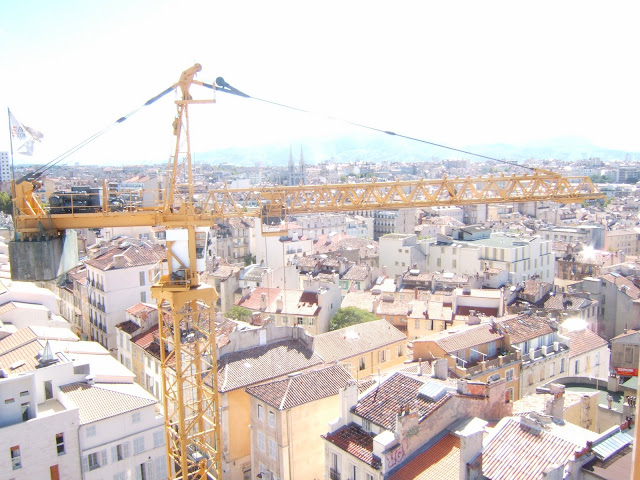

Quelques photos qui m'ont été confiées d'une grue se trouvant actuellement sur un chantier à Marseille. Il s'agit d'une Potain B2/30 R de 1986, une grue pouvant allonger ou raccourcir sa flèche. Grue assez rare.
Les capacités de levage sont:
charge maxi: 8 tonnes jusqu'à 20.1m (correspondant à la longueur du 1er élément de flèche, le 2eme étant rentré)
charge en bout de flèche: 3t à 32m (2eme élément de flèche sorti)
Le chariot est mobile sur l'élément de flèche fixe, par contre le chariot est bloqué sur l'élément rétractable.

GME à flèche rétractable DSCF7802

GME à flèche rétractable DSCF7803

GME à flèche rétractable DSCF7804

GME à flèche rétractable DSCF7805

GME à flèche rétractable DSCF7812

GME à flèche rétractable DSCF8484

GME à flèche rétractable DSCF8486

GME à flèche rétractable DSCF7807


Dernière édition par Admin le Jeu 25 Nov - 20:49, édité 2 fois
Admin
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 58
Localisation : BAS RHIN

GME à flèche rétractable Empty Re: GME à flèche rétractable

le Dim 21 Nov - 18:00

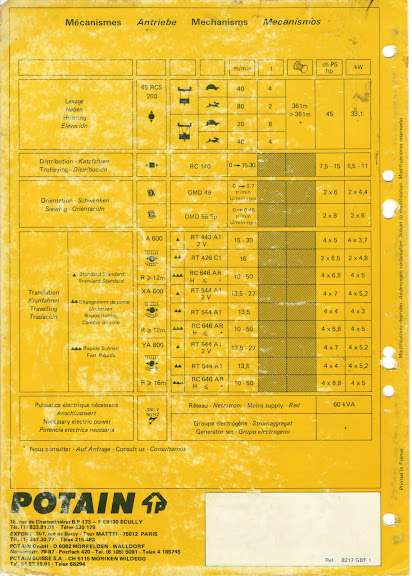

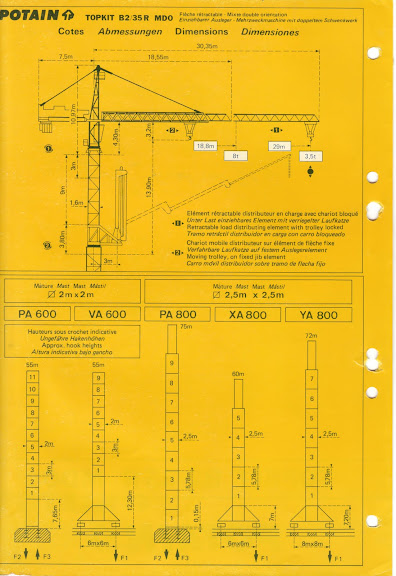

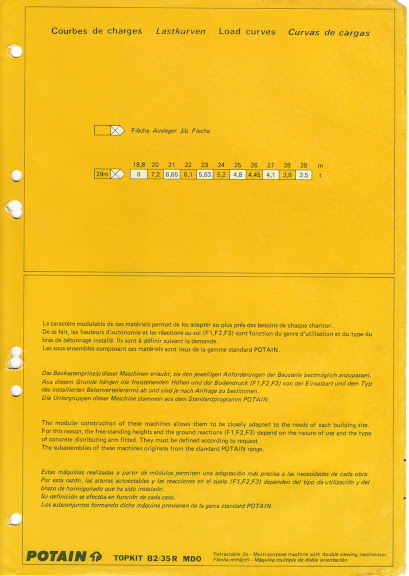

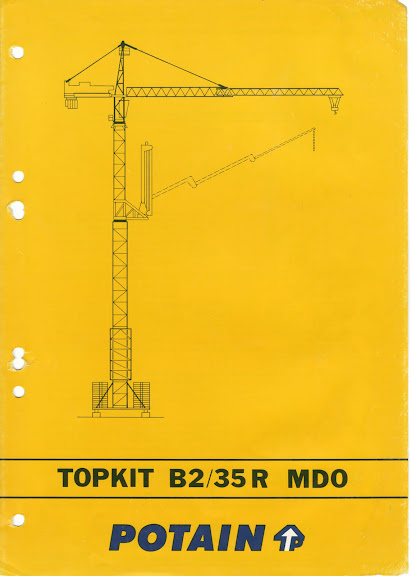

Salut à tous, voici un data d' une B2/35R que j'ai déniché dans mes documents:

GME à flèche rétractable Image0

GME à flèche rétractable Image0-1

GME à flèche rétractable Image0-2

GME à flèche rétractable Image0-3

Admin
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 58
Localisation : BAS RHIN

GME à flèche rétractable Empty data de la B2/30R

le Jeu 25 Nov - 20:29
Voici donc le data de la grue à flèche rétractable photographiée à Marseille.

GME à flèche rétractable Image
avatar
linaprin
Messages : 43
Date d'inscription : 23/08/2010

GME à flèche rétractable Empty Re: GME à flèche rétractable

le Lun 29 Nov - 15:07
Even more sophysticated crane was produced. Just like the one on the photos above but with telescoping+luffing jib.
I am searching for a datasheet I`ve found years ago on NFT cranes web page.I hope I`ll find it.
Admin
Admin
Messages : 1588
Date d'inscription : 25/11/2009
Age : 58
Localisation : BAS RHIN

GME à flèche rétractable Empty Re: GME à flèche rétractable

le Mar 3 Mai - 16:08
bonjour à tous, quelques photos d'un chantier à Marseille où on voit sous un autre angle la Potain B2/20.

GME à flèche rétractable 004%20porte%20d%27aix

GME à flèche rétractable 002%20porte%20d%27aix

GME à flèche rétractable 001%20%20porte%20%20d%27aix
milo92
milo92
Messages : 368
Date d'inscription : 27/09/2011

GME à flèche rétractable Empty Re: GME à flèche rétractable

le Mer 29 Juin - 17:32
Une belle mais trop rare Potain C20 à flèche rétratable bounce Cool

GME à flèche rétractable 27881579432_2aebac9d57_o

GME à flèche rétractable 27983450335_3f082444ee_o
