bon ça y est j'ai attaqué le chantier dont j'avais parlé dans le topic ci dessous
http://grutiers.forumactif.com/t685-achat-gma

du coup pour monter la grue j'ai virer le train ar de la grue pour en mettre un artisanal réaliser avec un ami professionnel du métal

en gros j'ai acheté un train av d'un poids-lourd  que l'on a modifié

on a commencé par mettre les roues à l'envers de manière a avoir le plus de largeur possible, en suite on a coupé le train au milieu pour avoir les 2.55m légal en France.
cela me permet d'avoir la stabilité sur route en position large 2.55m, de passer à 1.90m pour les passage étroits  (une fois les roues monté comme l'origine)et enfin une position intermédiaire comme c'est le cas ici avec une roue à l'endroit l'autre à l'envers cela me permet d'avoir en gros 2.20m de large (assez étroit et stable d'un coté car route en dévers)

la deuxième étape, créer la structure pour lier le train et la grue avec un rehaussement pour avoir un peu plus de garde au sol sous les pieds de la grue et le porte à faux ar
pour l'instant fixe mais réglable à l'avenir

en suite on s'est occupé de fixer les vérins pour la direction , j'avais acheté sur le bon coin un lot de vérins dont 2 qui étaient de bonne section pour ma direction mais trop long
pas de pb ils ont été recoupé à la longueur voulu et ressoudé
angle maxi de braquage environ 50 55°  ça braque sévère


et pour finir la tuyauterie pour l'air des freins et l’hydraulique des vérins

petite vidéo de l'arrivée sur place en section vidéo
http://grutiers.forumactif.com/t835-la-montee-impossible#6301


j'ai attelé la grue à mon tracteur un deutz 6006 de 60cv environ, 2t5, 4*4, année 71 et avec des freins "ou  pas" (autant vous dire que ceux du train ar de la grue étaient obligatoire )
pour l'adhérence du tracteur environ 800kg de béton sur le relevage ar et 500 kg (de sable dans un bigbag )sur avant
par sécurité j'avais aussi attelé mon case 420 (mini-chargeur type bob cat)  55 cv 2t6 lui aussi lesté pour l'adhérence

pour rappel c'est un ancien chemin de charrette goudronné de 2.30m de large dans une côte à environ 17  20% mais sur environ 50m
le case n'a servit que 2s dans le bas de la descente juste le temps de remettre les roue savant du tracteur droite en sortie du virage à 90°


les photos

petit pont 1km avant le chantier
2nd chantier Photo010

la côte à gravir vu en montant
2nd chantier Photo014
2nd chantier Photo015

la côte vu d'en haut
2nd chantier Photo016
2nd chantier Photo017



une fois sur place
2nd chantier Photo011

sur celle là on voit bien un des vérins de direction du train ar
2nd chantier Photo018


2nd chantier Photo012
2nd chantier Photo013


le montage plus tard
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Ven 26 Juil - 19:58
bon le montage

la 1er étape a été de dételer le case et d'avancer un maximum le tracteur pour  rapprocher le plus possible la grue de son emplacement .j'ai ensuite enlever le tracteur
puis j'ai rapproché le camion pour mettre en place les 4 premier contre-poids (surtout ceux qui sont de l'autre coté du mat car la grue de mon camion est petite et je n'étais pas sur passer au dessus du mat fois la grue en place)
selon les dessins du manuel je peux déplier la grue avec juste 4 blocs sur les 8 (sans déplier la flèche)

étape suivante mise en position de la grue avec le case pour la pousser vu qu'il n'y a plus de place devant pour tirer

les photos commencent ici
2nd chantier Photo019

les deux pieds d'en haut déplier pour viser les deux emplacements tailler dans le rocher
2nd chantier Photo020
2nd chantier Photo021

le tracteur sur le coté pour l’hydraulique de la direction des roues ar car on avait bloquer le train av
2nd chantier Photo022

par mesure de sécurité j'ai qd même mis deux autres poids sur un coté et même pour ces deux blocs je n'avais caler que trois pieds de la grue ,le quatrième pied était positionner provisoirement sous le mat pour ne pas gêner l'approche du camion  (impossible de mettre l'autre coté
)2nd chantier Photo023

une fois le train ar enlevé
je précise que j'ai compacter le sol au niveau des pieds d'en bas avec la dameuse, ceux d'en haut étant directement sur le rocher je n'ai même pas mi de cales bois
2nd chantier Photo024

une fois le mat déplié j'ai tourné la grue et mi les deux derniers contre-poids ainsi que la barre et tirants de fixation des blocs

petit pb je touche rien de méchant c'est juste la cime un petit coup de sécateur et j'ai coupé un mettre de la tête de l'arbre
2nd chantier Photo025

voilà pas beaucoup de photo car il n'y avait que mon père pour m'aider et je voulais finir dans la journée
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 15:45
oui je suis toujours vivant j'ai juste perdu ma connections adsl pendant presque deux mois...Twisted Evil Evil or Very Mad
je l'ai récupéré début de semaine dernière pas mal de mail à récupérer ...


évidement le chantier à bien évoluer depuis l’installation de la grue j'ai fais pleins de photos tout le long (me manque une partie pb de carte mémoire)
le chantier est donc un mas familial avec plusieurs parties (entre autre celle d'un oncle et celle de ma mère)
le début du chantier est la découverte de l 'évolution de fissures dans le mur (on l'a vu avec l'espace entre le plancher et le mur )

sur cette photos on distingue vaguement sur la droite la fissure (je prenais des photos de l'ensemble du chantier rien de particulier )
2nd chantier Exteri10

entre la fenêtre aux volets et celles du bas il y a une bosse et un faux aplomb jusque en bas de plus 20 cm , c’était pour ça qu'un contre-fort avait été fait dans les années 70 afin de consolider l'angle
mais le bâtiment recommencé à bouger (un vide d'un cm entre le plancher et le mur)
2nd chantier Exteri11

la solution consiste donc à supprimer le plancher y faire une dalle avec des tirants en façade, continuer le contre-fort, refaire, les enduits (c'est en partie pour ça que la maison a continué a bouger : enduit poreux, l'eau désagrège le mortier qui ne tient plus les pierres...) c'est donc l'occasion de réhabilité la maison.

un autre pb c'est que ce bâtiment est plein  et qu'il faut donc le vider mais où : donc j'ai commencé par autre chose : transformer un ancien poulailler pour entasser une partie de la cave

oui c'est le toit du poulailler
2nd chantier Photo010

au milieu de la démolition
2nd chantier Photo011

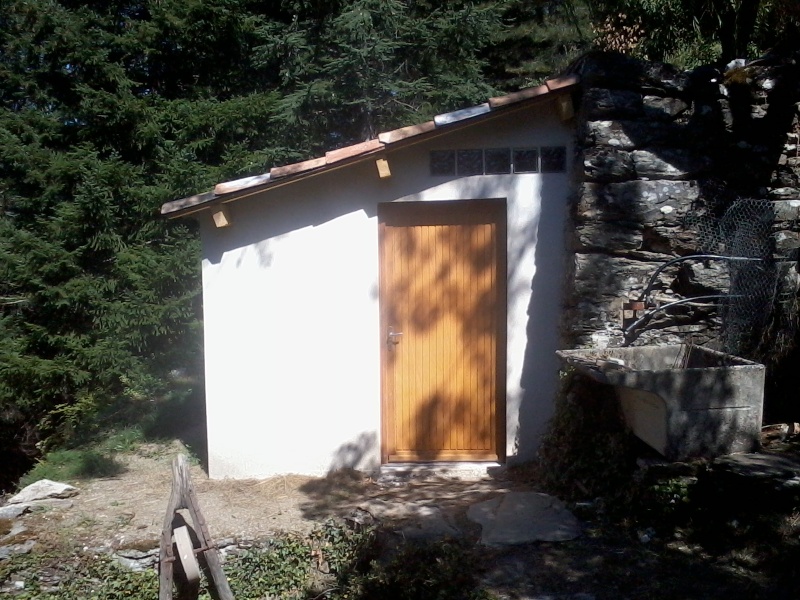

puis la reconstruction
2nd chantier Photo012
2nd chantier Photo013
2nd chantier Photo014
2nd chantier Photo015

on a réussi à vider le rdz entre le nouveau "poulailler", un autre bâtiment et la déchetterie ...

la suite dans un autre post

avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 16:44
suite donc

pour le 1er étage qui est plein aussi et rien à jeter il fallait trouver autre choses : la maison de ma mère, petit pb les toits sont à refaire donc on commence par là

c'est le bâtiment derrière la grue
2nd chantier Photo018
2nd chantier Photo016
2nd chantier Photo017

phase démolition
2nd chantier Photo019
j'ai juste celle la car j'ai perdu des photos
dans cette maison été prévu de faire le toit mais aussi de faire une fenêtre, déplacer et agrandir la porte et refaire les linteaux des portes des deux caves du dessous : donc démolition du mur face av c'est plus simple

phase construction
on se retrouve donc linteaux fais (pas de photos) à la reconstruction du mur
partie intérieure
2nd chantier Photo020
2nd chantier Photo022

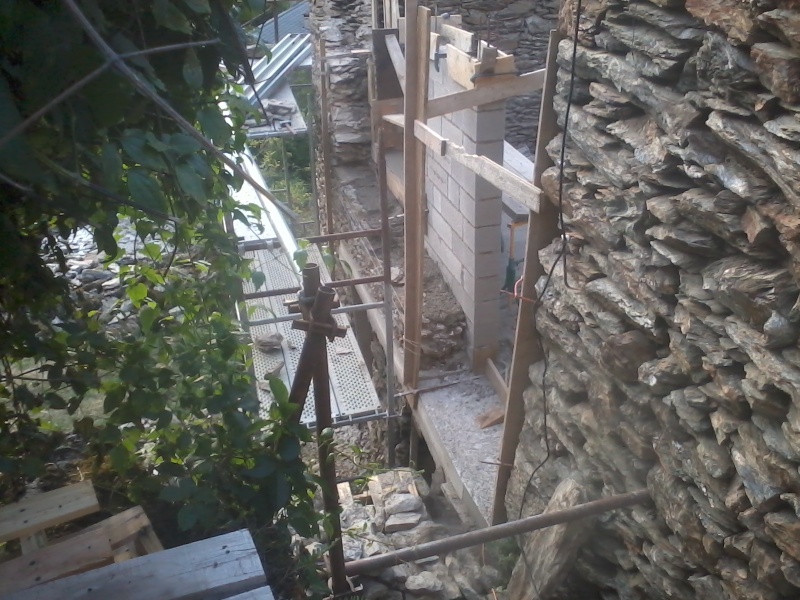

partie extérieure mur en pierre à identique
2nd chantier Photo023
2nd chantier Photo024

démontage de la cheminée
2nd chantier Photo025
2nd chantier Photo026
c'est en posant ce bloc que je me suis fais ma grosse frayeur raconté dans un autre topic

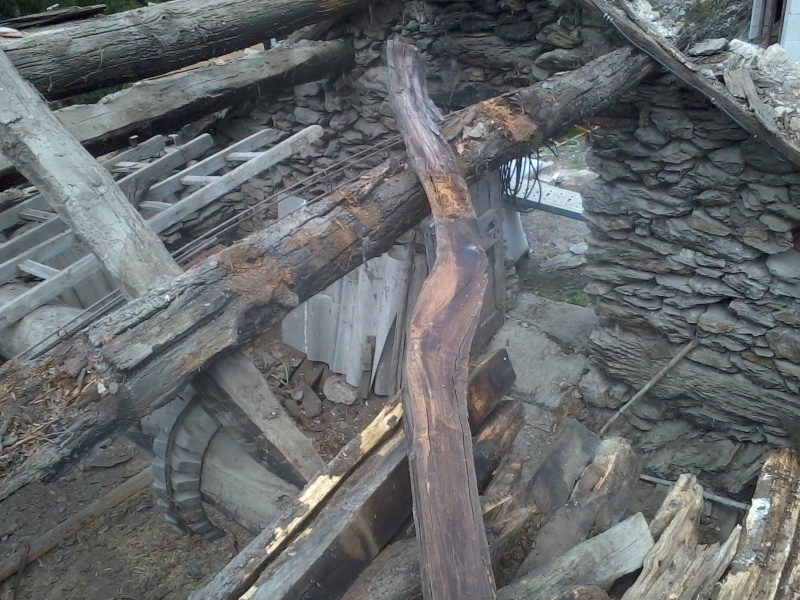

puis en démontant la cheminée je me suis aperçu que cette partie aussi avait commencé à bouger . donc avant de refaire le toit il convient de faire une ceinture armée pour tout remembrer sauf que pour faire la ceinture il faut tomber les deux pignons dont un des deux sert aussi de pignon du toit d'à coté donc démontage du toit deuxième toit

2nd chantier Photo027
2nd chantier Photo028
2nd chantier Photo029
2nd chantier Photo030
2nd chantier Photo031
2nd chantier Photo032

récupération de certaines poutres dont la principale à laquelle ma mère tenait et à d'autres pour faire des linteaux bois en façade
avant nettoyage
2nd chantier Photo033
et après
2nd chantier Photo034

la suite après

avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 16:46

reprise de la construction après avoir enlevé les pignons c'était le moment d'ouvrir une porte de communication
pendant tout le temps de ma démolitions aucun marteau-piqueur n'a était utilisé juste un petit pied de biche et encore pour les plus grosses pierres
2nd chantier Photo050
2nd chantier Photo036
2nd chantier Photo037
2nd chantier Photo038
2nd chantier Photo039
2nd chantier Photo040
2nd chantier Photo041
2nd chantier Photo042
2nd chantier Photo044
2nd chantier Photo045
2nd chantier Photo046
2nd chantier Photo047
2nd chantier Photo048
2nd chantier Photo049

voilà pour cette fois ci je n'ai pas encore trier les autres photos
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 16:47
alors actuellement la partie des mes parents est presque terminée (la première phase partie basse) :
le toit est fini
le jointoiement des murs extérieurs est fini (pas sur les photos)
j'ai fait une première couche d'enduit intérieur
pour l'électricité j'ai posé les gaines avec leurs fils ainsi que les boites
la nouvelle fenêtre est en place,

pour la partie basse il manque encore la porte, les volets et les bandeaux autour de la porte et la fenêtre, la terrasse (qui va venir au niveau du linteau en béton) et évidement finir l'intérieur)

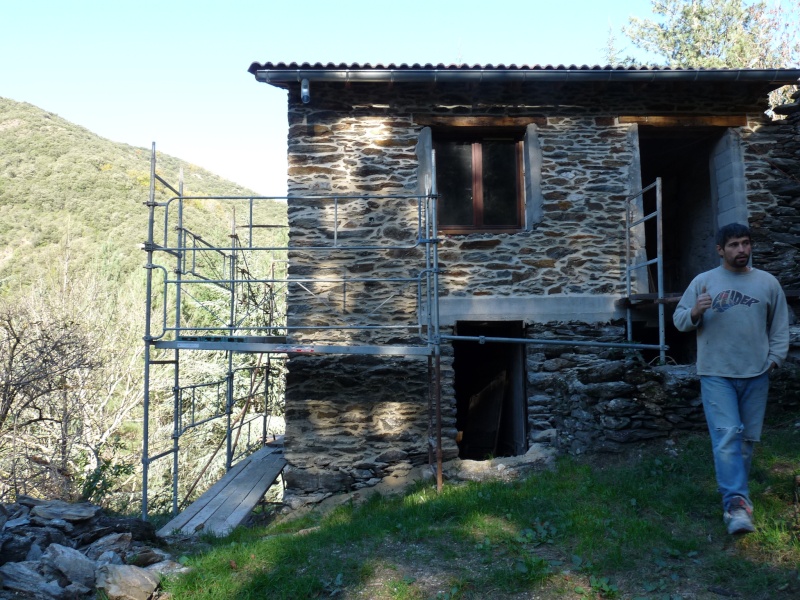

place aux photos avec votre serviteur en train d'expliquer l'avancement des travaux
2nd chantier P1140010
2nd chantier P1140011
2nd chantier P1140012
2nd chantier P1140013
2nd chantier P1140110

j'essayerai qd il fera beau (il pleut aujourd'hui ) des prendre des photos avec les joints sec car ils ont considérablement éclaircis (normal à base de chaux)

la suite la partie haute de fera une fois que le bâtiment de mon oncle sera rénové donc dans un an au moins ...


Dernière édition par nico 30 le Lun 18 Nov - 9:23, édité 1 fois
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 16:57
pendant ce temps là (qd mon père n"était pas là pour aider)  j'ai commencé à travailler sur la partie de mon oncle

en premier le prolongement du contre-fort
j'ai commencer par décrouter le mur sur la partie contre-fort afin que le béton rentre dans les joints pour bien tout coincer
donc avant
2nd chantier Photo051
2nd chantier Photo052

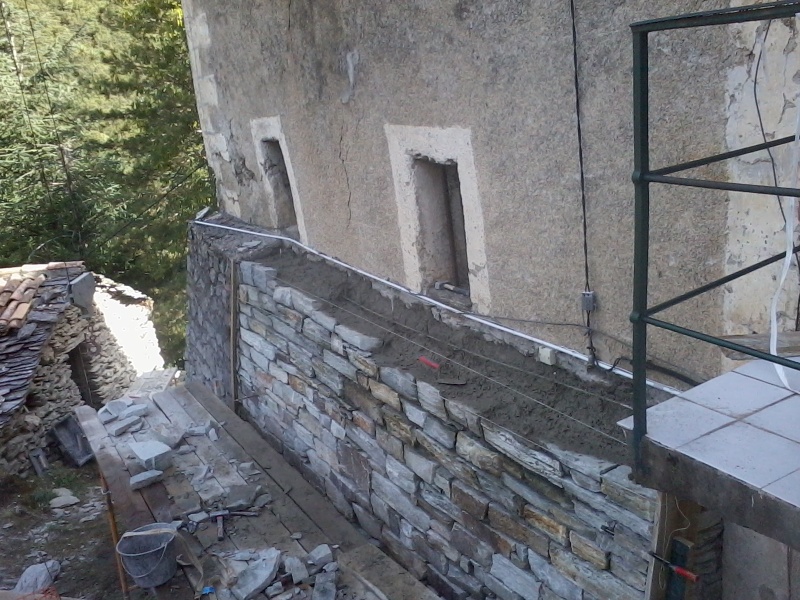

et construction : pierre en façade et béton armée et vibré derrière
2nd chantier Photo053
2nd chantier Photo054
2nd chantier Photo055
2nd chantier Photo056
2nd chantier Photo057

inutile de vous dire à quel point la grue m'a rendu service , je préparer les pierres sur palette et hop direct à porté de main sur l'échafaudage
pareil pour remplir de béton à coup de seau de 300l: rapide même si je fais tout à la bétonnière il arrive derrière me mur sans effort quel plaisir
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 17 Nov - 17:15
partie de mon oncle suite
donc après le contre-fort et dans le cadre de la réhabilitation de sa partie était prévu une terrasse
la terrasse aurait pu attendre mais comme après je dois poser l'échafaudage pour refaire les façades autant avoir la terrasse c'est plus simple pour l'instaler

donc la terrasse doit être ici
2nd chantier Exteri12

rocher nivelé à coup de coin éclateur
2nd chantier Photo058
2nd chantier Photo059
2nd chantier Photo060

et là aussi il manque les photos toujours dû au petit pb de carte mémoire
donc j'arrive direct à ça

finit à l'hélico j'ai eu des pb sur les bords c'est ma vrai première à l'hélico
2nd chantier Photo061

voilà la suite viendra une fois que j'aurai trié la suite des photos
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 8 Déc - 10:21
la phase suivante c'était les enduits: juste la première couche de façon à bien bloquer les pierres et laisser le temps à la chaux de durcir pendant l’hiver
je fais 1/3 de façade à la fois pour ne pas tout décroûter d'un coup, je n'ai pas eu le temps de faire le dernier tiers car une période froide est arrivée assez tôt et maintenant bien que le temps est radouci (en t-shirt l'autre jour) c'est trop tard

l'avancée sur l'échafaudage n'est pas un point de vue mais un plate-forme pour pouvoir positionner ma brouette sous mon seau à béton
de même à l'étage du dessus les plateaux dépasse de façon à laisser la place de charger la brouette sans gêner l'étage du dessous

2nd chantier Photo065

2nd chantier Photo110

2nd chantier Photo111

j'en ai profité pour supprimer les doubles linteaux bois extérieurs (double car ils avaient diminuer la hauteur de fenêtre)
les linteaux bien qu'en châtaigné avait avec le temps fortement perdu de leurs résistance (ils ont subi le feu ??? , ont pourrie sur les extrémités )
c'était vraiment en mauvais état rien ne tenait et il y avait un paquet de mer..
2nd chantier Photo066

2nd chantier Photo067

2nd chantier Photo068

avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 8 Déc - 11:21
ensuite je me suis occupé à l'intérieur de commencer la dalle qui remplace le plancher existant
je commence par la partie du fond ,non enduite mais disposant déjà de tirants en béton (mis en place dans les années 60 )

2nd chantier Photo072

2nd chantier Photo073

2nd chantier Photo074

2nd chantier Photo076

et les mauvaises surprises continuent d'arriver :
les tirants bétons ont été réalisés sous le plancher mais après que ce dernier soit posé du coup l'enrobage des fers n'a pas été complet

2nd chantier Photo077

et dans de l'angle à droite de la cheminée rien ne tient
en effet le rocher s'effrite et pourrie avec le temps et l'eau d'infiltration. ce qui fait que les murs repose sur pas grand chose de solide
on voit bien que le rocher est humide

2nd chantier Photo075

première étape démolition de la contre cloison (preuve que l'humidité ne date pas d'hier) et de la cheminée

2nd chantier Photo078

2nd chantier Photo079

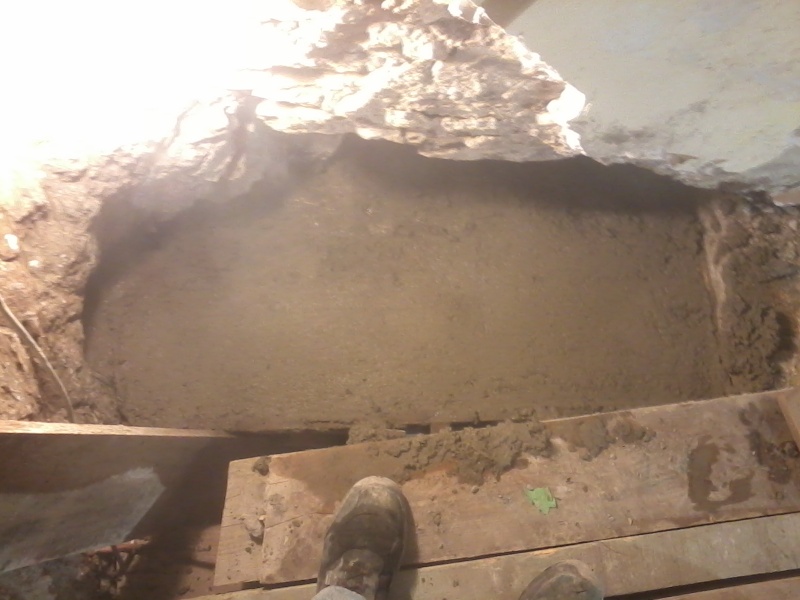

l'étape suivant consiste donc réparer l'enrobage des tirants (rien ne presse  je le ferai en même temps que la dalle) et à réaliser d'un contre-fort afin de reprendre une partie de l'effort des murs et pour supporter la dalle


2nd chantier Photo071

2nd chantier Photo070

2nd chantier Photo080

2nd chantier Photo123

2nd chantier Photo116

2nd chantier Photo112

2nd chantier Photo113

2nd chantier Photo114

2nd chantier Photo115

2nd chantier Photo122
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Dim 8 Déc - 11:27
alors l'étape actuelle: ça avance doucement c'est qu'un petit chantier par rapport aux vôtres il n'y a pas 40 personnes qui travaillent mais que bibi.

donc le bâtiment bien qu'il fasse 15m de long à l'intérieur et de 3 étages ne possède aucun mur de refend (ce qui explique aussi qu'il travaille comme ça ) je fais donc un mur de refend sur deux étages qui permettra renforcer la structure et aussi de faire un appuis pour les tirants qui seront posé au 2nd

2nd chantier Photo117

2nd chantier Photo118

2nd chantier Photo119

2nd chantier Photo120

2nd chantier Photo121

avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 18:39
quelques photos

le contre-fort une fois décoffré
2nd chantier Photo126
2nd chantier Photo127

le mur banché est finit reste à faire les poteaux et un chaînage sur le haut avec la dalle
2nd chantier Photo124
2nd chantier Photo125



avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 19:34
des photos des "nouvelles" poutrelles ultra-légère, je porte des longueurs de plus de 7m facilement sur l'épaule: c'est génial pour la rénovation
avec le talon de la poutrelle en polyuréthane ça ne crée pas de pont thermique donc idéale aussi pour du neuf avec les nouvelles normes
je précise "nouvelles" poutrelles car selon les régions c'est pas encore trop connu en fait  sous cette forme elles ont plus de 10 ans de commercialisation
ça existe depuis plus de temps mais pas de manière commerciale  je ne connais pas trop votre politique concernant la pub alors si vous voulez la marque => mp
sur un autre chantier j'avais fait faire deux devis pour 90m²
828Kg avec ce système et 14t300 pour du classique pour moi il n'y a pas photos bon c'est qd même en gros 30% plus cher mais aujourd'hui la mo est bien plus importante donc au final ça revient moins cher (plus rapide et facile à poser )et mieux (isolation)

je ne veux pas paraître lourd mais ça m'a tellement changer ma vie que j'ai envie d'en parler c'est encore une petite boite (face à st gobain lafarge )et c'est français avec un très bon contact avec le bureau d'étude sans passer par des plate-formes téléphoniques surtaxées

donc 80 m² de plancher ça représente ça

2nd chantier Photo129
2nd chantier Photo130
2nd chantier Photo131
2nd chantier Photo132
2nd chantier Photo133
2nd chantier Photo134
2nd chantier Photo135
2nd chantier Photo136
2nd chantier Photo137
avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 19:48
juste qques photos vue d'en haut et de la grue
2nd chantier Photo081
2nd chantier Photo082

la soupe arrive, à table
2nd chantier Photo138

je commence à évacuer les anciennes poutres
2nd chantier Photo1392nd chantier Photo1402nd chantier Photo141

voila pour aujourd'hui
jeremdu30
jeremdu30
Messages : 29
Date d'inscription : 23/08/2013
Age : 35
Localisation : ST HIPPOLYTE DU FORT (30)

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 20:28
Du beau Travail Monsieur Nico "V" !!!!!!  Wink

Merci la grue tout de même malgré nos belles Cévennes escarpées !!! Félicitation, comme un chef !
jeremdu30
jeremdu30
Messages : 29
Date d'inscription : 23/08/2013
Age : 35
Localisation : ST HIPPOLYTE DU FORT (30)

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 20:29
... Et respect !!!
avatar
bibi42
Invité

2nd chantier Empty merci

le Lun 16 Déc - 20:32
merci pour ton partage
et toutes les photos, ce projet a vraiment l'air superbe.
bon courage

avatar
nico 30
Messages : 48
Date d'inscription : 03/01/2013

2nd chantier Empty Re: 2nd chantier

le Lun 16 Déc - 21:15
merci
évidement ce projet me tient particulièrement à cœur car c'est un mas familial, mon grand père est né ici
il était en plus urgent d'y effectuer des travaux, j'en ai encore pour un an facile s'il n'y a pas trop d'imprévu
bref je ne me plains pas bien contraire
avatar
Michel 26
Messages : 129
Date d'inscription : 18/10/2012
Localisation : Drôme Ardèche

2nd chantier Empty Re: 2nd chantier

le Mer 18 Déc - 23:40
Joli reportage.
félicitations !
Contenu sponsorisé

2nd chantier Empty Re: 2nd chantier

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
